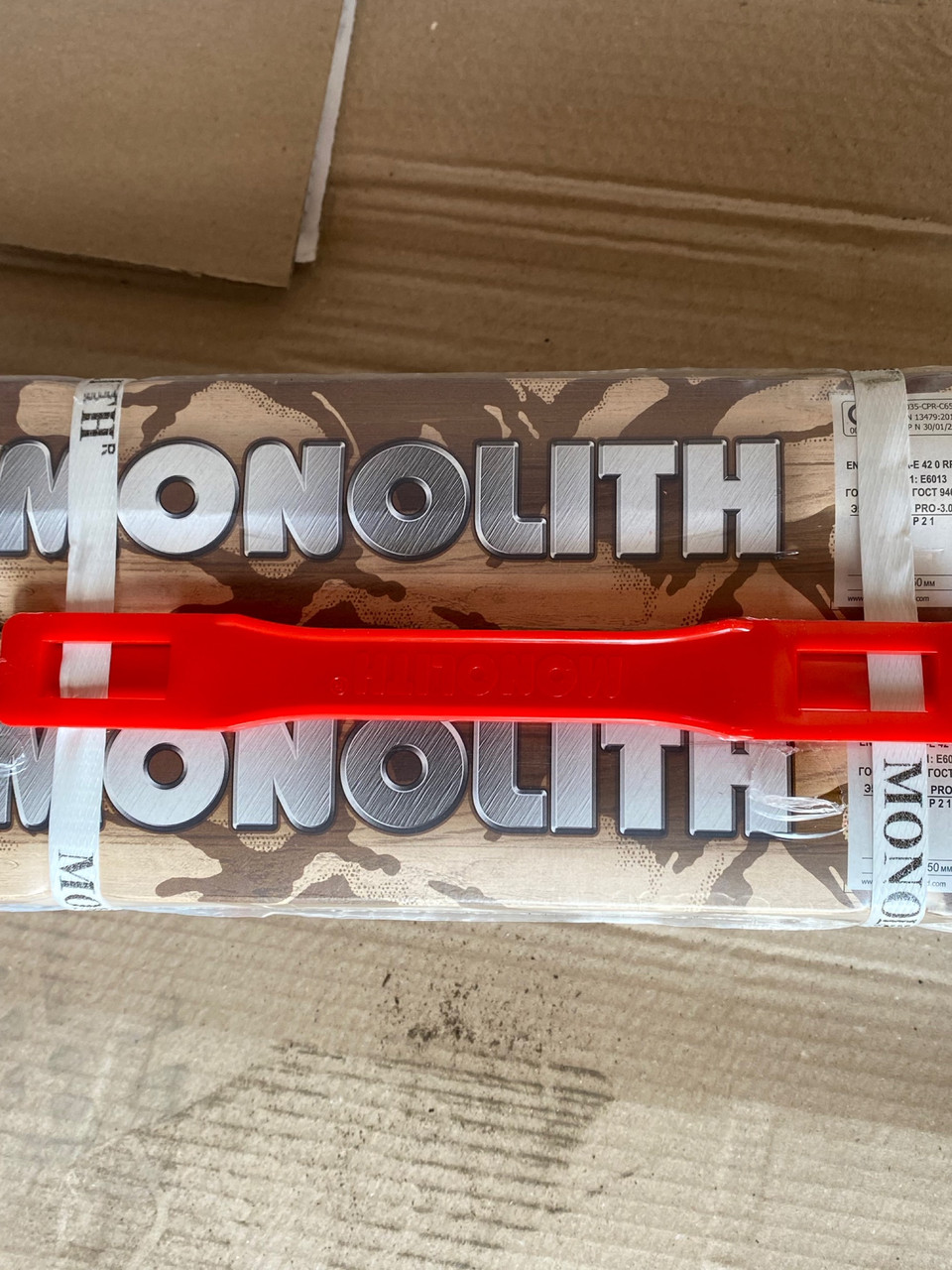

Електроди Моноліт Professional ф 3 мм (2,5 кг)

Електроди Моноліт Professional ф 3 мм



ВИД ПОКРИТТЯ – рутиловое товсте





AWS A 5.1:E 6013

ISO 2560-A-E 42 0 RR 12

ГОСТ 9466-75:

Е 50 –Моноліт-Ø - УД Е 512 (3) Р 21



ТУ У 28.7-34142621-002:2009

ПРИЗНАЧЕННЯ І ОБЛАСТЬ ЗАСТОСУВАННЯ

Електроди МОНОЛІТ призначені для ручного дугового зварювання конструкцій з вуглецевих марок сталей, що поставляються по ДСТУ 2651/ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3 всіх ступенів розкислення – "КП", "ПС", "СП") і по ГОСТ 1050 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20). Застосовуються для зварювання кутових, стикових і напуск з'єднань металу товщиною від 1,0 до 20,0 мм





УМОВИ ЗАСТОСУВАННЯ

Коефіцієнт наплавлення – 8,0-9,0 г/А. ч. Витрати електродів на 1 кг наплавленого металу 1,7 кг Електроди діаметром від 2,0 мм до 4,0 мм призначені для зварювання у всіх просторових положеннях, окрім вертикального зверху-вниз», а діаметром 5,0 мм – для нижнього, горизонтального на вертикальній площі і вертикального способу «знизу-верх».





ОСОБЛИВІ ВЛАСТИВОСТІ

Електроди МОНОЛІТ забезпечують легке початкове і повторне запалювання. Характеризуються спокійною і стабільною дугою, малим розбризкуванням, хорошою отделимостью шлаку, прекрасним формуванням шва. Застосовуються при зварюванні як постійним, так і змінним струмом для з'єднання листових сталей і сталевих конструкцій, підданих статичним і динамічним навантаженням, зварювання резервуарів і трубопроводів, де вимагається забезпечення високих механічних властивостей швів. Електроди мають здатність виробляти зварку в несприятливих для інших марок електродів, умовах.





ПРОКАЛЮВАННЯ ПЕРЕД ЗВАРЮВАННЯМ





При нормальних умовах зберігання не вимагають прокалювання перед зварюванням. У разі зволоження прокалювання перед зварюванням: 110±5°С 60 хв.





ХІМІЧНИЙ СКЛАД НАПЛАВЛЕНОГО МЕТАЛУ, %



Mn	Si	C	P	S
0,40-0,65	0,15-0,45	≤ 0,11	≤ 0,035	≤ 0,030





МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ ШВА

Тимчасовий опір, Н/мм2	Відносне подовження, %	Ударна в'язкість, Дж/см2
510-610	≥ 15	≥ 78

Зварювання проводити постійним струмом будь-якої полярності (рекомендується зворотного, «+» на електроді) або змінним струмом від трансформатора з напругою холостого ходу не менше 50 Ст.



ПАКУВАЛЬНІ ДАНІ



Діаметр, мм	Довжина, мм	Сила зварювального струму, А	Кількість електродів в пачці, шт	Вага пачки, кг
2,50	350	50-100	50-54; 125-133	1; 2,5
3,00	350	60-120	33-35; 83-88	1; 2,5
4,00	450	120-190	77-79	5
5,00	450	150-240	56	5



ПОЛОЖЕННЯ ШВІВ ПРИ ЗВАРЮВАННІ

РА РВ РС PF





PE PD

ISO 6947













СЕРТИФІКАЦІЯ





Сертифікат відповідності системи сертифікації УкрСЕПРО

Державний стандарт Російської Федерації



KZ-STANDART

MD STANDART


TÜV
