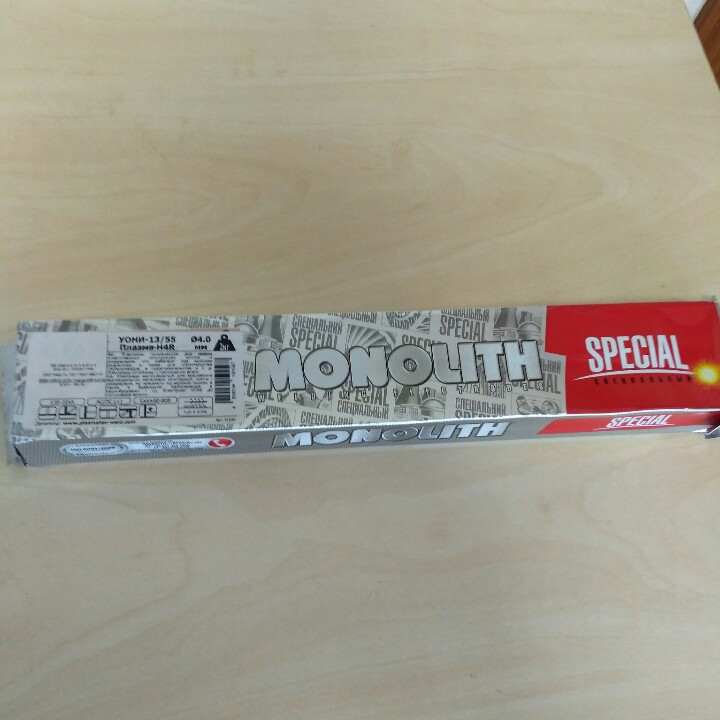

Електроди УОНИ 13/55 ПЛАЗМА H4R ТМ MONOLITH ф 4 мм (2 кг)

Електроди УОНИ 13/55 ПЛАЗМА H4R ТМ MONOLITH ф 4 мм (2 кг)



ВИД ПОКРИТТЯ – основне із залізним порошком





AWS A 5.1:E 7018

ISO 2560-А-E 42 4 42 Н 5

ГОСТ 9466-75:

Е 46–УОНИ-13/55 ПЛАЗМА-Ø-УД Е 515 БЖ 26



ТУ У 28.7-34142621-001:2008

ПРИЗНАЧЕННЯ І ОБЛАСТЬ ЗАСТОСУВАННЯ

Електроди УОНИ-13/55 Плазма призначені для зварювання у всіх просторових положеннях, крім зверху-вниз, відповідальних конструкцій і трубопроводів з вуглецевих і низьколегованих сталей з границею міцності від 500 МПа до 640 МПа, особливо якщо необхідно забезпечить високу стійкість зварних з'єднань проти гарячих тріщин. Широко застосовуються в мостобудуванні, суднобудуванні, судноремонті і виробництві судин працюючих під тиском.





УМОВИ ЗАСТОСУВАННЯ

Коефіцієнт наплавлення – 10,5-11,5 г/А. ч. Витрати електродів на 1 кг наплавленого металу 1,58 кг Номінальна продуктивність до 115%. Електроди діаметром від 2,0 мм до 4,0 мм призначені для зварювання у всіх просторових положеннях, окрім вертикального зверху-вниз», а діаметром 5,0 мм – для нижнього, горизонтального на вертикальній площі і вертикального способу «знизу-верх».







ОСОБЛИВІ ВЛАСТИВОСТІ

Електроди УОНИ-13/55 Плазма відрізняються високою міцністю металу шва, з особливою металургійної чистотою і низьким вмістом водню в наплавленому металі . Можливість зварювання на змінному струмі виключає дію магнітного дуття. Мелкокапельный перенесення металу при зварюванні УОНИ-13/55 Плазма забезпечує кращу стабільність горіння дуги і формування металу шва. Завдяки додаванню залізного порошку в обмазку електрода ефективність використання УОНИ 13/55 ПЛАЗМА зросла на 20 %, при цьому:

• Компенсовані втрати металу на вигоряння і розбризкування;

• Знижений витрата електродів на 10-15%;

• Збільшена продуктивність наплавлення на 8-10 %.

• Шлак не затікає в зварювальну ванну, формується рівний мелкочешуйчатый шов, а утворюється шлакова кірка легко піддається видаленню.





ПРОКАЛЮВАННЯ ПЕРЕД ЗВАРЮВАННЯМ





При нормальних умовах зберігання не вимагають прокалювання перед зварюванням. У разі зволоження прокалювання: 380-420°С 60 хв.





ХІМІЧНИЙ СКЛАД НАПЛАВЛЕНОГО МЕТАЛУ, %



Mn	Si	C	P	S
1,10-1,50	≤ 0,40-0,70	≤ 0,9	≤ 0,030	≤ 0,020





МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ ШВА

Тимчасовий опір, Н/мм2	Відносне подовження, %	Ударна в'язкість, Дж/см2
500-640	≥ 26	≥ 180

Зварювання проводити постійним струмом зворотної полярності «+» на електроді, або змінним струмом від трансформатора з напругою холостого ходу (70±10) В.



ПАКУВАЛЬНІ ДАНІ



Діаметр, мм	Довжина, мм	Сила зварювального струму, А	Кількість електродів в пачці, шт	Вага пачки, кг
2,50	350	70-110	104-113; 208-226	2,5; 5
3,00	350	80-150	74-81; 147-158	2,5; 5
3,20	350	90-170	27-29; 68-71	1; 2,5
4,00	450	120-200	71-74	5
5,00	450	170-250	47-50	5



ПОЛОЖЕННЯ ШВІВ ПРИ ЗВАРЮВАННІ

РА РВ РС PF















PE PD

ISO 6947











СЕРТИФІКАЦІЯ





Сертифікат відповідності системи сертифікації УкрСЕПРО



Державний стандарт Російської Федерації





KZ-STANDART




Сертифікат відповідності директивам Євросоюзу (CE)





TÜV









Сертифікат Національного Агенства Контролю Зварювання
